Las bombas de paletas rotativas son una clase de bombas de desplazamiento positivo. En un alojamiento cilíndrico, el rotor se posiciona de forma excéntrica en el eje para que quede cerca de la parte superior del cilindro. Las paletas del rotor van montadas en el interior de las ranuras del rotor. Cuando este empieza a girar, la fuerza centrífuga hace que las paletas salgan y se deslicen por la superficie interna del cilindro. Se forma una celda entre dos paletas y su volumen cambia constantemente durante la rotación. El aire entra en la celda por el orificio de entrada hasta que la paleta trasera alcanza el extremo del orificio de entrada. En este momento, la celda alcanza su volumen de aire máximo.
A medida que la celda de aire se aleja del orificio, su volumen es cada vez menor. El aire se comprime y la presión aumenta. El proceso continúa hasta que la presión de la celda es superior a la de la cámara de presión, momento en el que el aire comprimido sale por el orificio de salida.
Algunos modelos disponen de válvulas de escape para detener el reflujo de aire cuando se alcanza la presión máxima. En una bomba de paletas rotativas, el proceso es similar, pero la presión de la celda de aire disminuye y la cámara está a presión atmosférica.
El cabezal cilíndrico de la bomba tiene un rotor con ranuras para las paletas. La bomba utiliza fuerza centrífuga para impulsar y deslizar las paletas contra la pared del cabezal y crear así un espacio entre dos paletas y el cilindro. A medida que gira el rotor, el espacio se desplaza y el volumen de gas se comprime, aumentando así la presión y generando un vacío.
Obtenga más información técnica sobre las bombas de paletas rotativas en el centro de conocimiento.

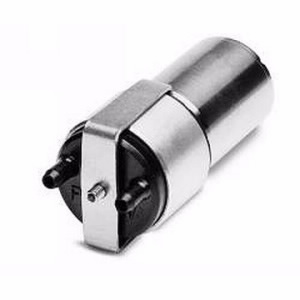

Las bombas y los compresores de paletas rotativas se emplean en numerosas aplicaciones. Las bombas de paletas rotativas en miniatura de Thomas se utilizan en terapias de presión, electrocardiogramas, muestreo y detección de gas, análisis de agua, diagnóstico médico, impresión por chorro de tinta y recogida y colocación por vacío.

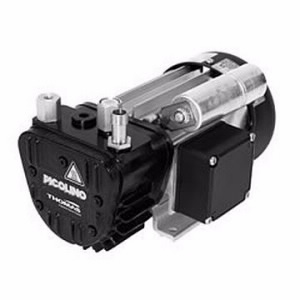

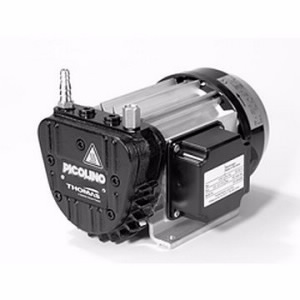

Las bombas y los compresores más grandes de la serie PICOLINO se utilizan normalmente en distintas aplicaciones de manipulación por vacío, muestreo y análisis de aire y gas, instrumentación y automatización de laboratorios, envasado de alimentos y bebidas y aparatos médicos.
Caudal libre máx.
2,0 l/min (0,07 cfm)
Presión máx.
55 mbar (0,8 psi)
Vaccío máx.
-55 mbar (1,6 in HG)
Loading..
Caudal libre máx.
1,6 l/min (0,06 cfm)
Presión máx.
0,28 bar (4,1 psi)
Vacío máx.
-290 mbar (8,6 in.Hg)
Loading..
Caudal libre máx..
3,7 l/min (0,13 cfm)
Presión máx.
0,6 bar (8,7 psi)
Vacío máx.
-500 mbar (14,8 in.Hg)
Loading..
Caudal libre máx.
6,8 l/min (0,24 cfm)
Presión máx.
0,26 bar (3,8 psi)
Vacío máx.
-260 mbar (7,7 in.Hg)
Loading..
Caudal libre máx.
6,5 l/min (0,2 cfm)
Presión máx.
0,75 bar (10,8 psi)
Vacío máx.
-700 mbar (20,6 .Hg)
Loading..
Caudal libre máx.
21 l/min (0,7 cfm)
Presión máx.
1,4 bar (20,3 psi)
Vacío máx.
-770 mbar (22,7 in.Hg)
Loading..
Caudal libre máx.
15,5 l/min (0,5 cfm)
Presión máx
1,4 bar (20,3 psi)
Vacío máx.
-830 mbar (24,5 .Hg)
Loading..
Caudal libre máx.
36 l/min (1,3 cfm)
Presión máx.
1,4 bar (20,3 psi)
Vacío máx.
-930 mbar (27,4 .Hg)
Loading..
Caudal libre hasta
11,0 l/min (0,4 cfm)
Presión máx.
0,37 bar (5,4 psi)
Vacío máx.
-350 mbar (10,3 .Hg)
Loading..
