Comment fonctionnent les pompes linéaires à membrane ?

Principe de fonctionnement des pompes linéaires

Les pompes linéaires à gaz et à liquide utilisent toutes deux la force électromagnétique pour transmettre la puissance à une membrane ou un piston afin de déplacer positivement l'air ou de pomper le liquide. Le courant alternatif circulant dans les bobines électriques inverse le champ magnétique induit autour d'une tige magnétisée à une vitesse déterminée par la fréquence définie. Le mouvement du diaphragme/piston fixé à l'extrémité de la tige force l'air à travers les vannes unidirectionnelles. Les pompes linéaires à membrane sont équipées de moteurs magnétiques linéaires et de moteurs à armature vibrante

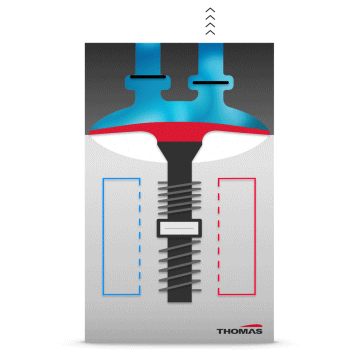

Pompes à membrane linéaire Thomas - Principe de fonctionnement

Les pompes linéaires utilisent la force électromagnétique pour entraîner le piston ou la membrane vers le haut et vers le bas, et pour pomper l'air ou le liquide.

Quels sont les principaux avantages associés aux pompes et aux compresseurs linéaires ?

Les pompes linéaires, également appelées pompes à armature vibrante, sont silencieuses et efficaces. Elles possèdent moins de pièces d'usure que les pompes alternatives équivalentes. Les compresseurs linéaires sont donc considérés comme des dispositifs offrant une longue durée de vie et nécessitant un entretien minimal. Cependant, les performances pneumatiques sont limitées à la force du champ magnétique induit, ce qui les rend adaptées aux applications à basse pression différentielle.



Pour quelles applications les pompes linéaires à membrane sont-elles utilisées ?



Ces pompes volumétriques sont utilisées pour l'aération des bassins de décantation, le traitement des eaux ménagères, l'aquaculture et l'aération des étangs, pour ne citer que quatre exemples d'applications environnementales. Souvent, elles constituent également le choix approprié pour divers dispositifs médicaux OEM tels que le gonflage des matelas à air ou les appareils de thérapie par compression.



Quels sont les avantages des pompes linéaires à membrane ?



  • Durée de vie très longue
  • Fonctionnement sans huile
  • Fonctionnement silencieux
  • Faible consommation d’énergie
  • Capacité de traitement des fluides avec des modèles plus petits
  • Faible niveau de pulsation
  • Haut rendement
  • Absence de roulement
  • La pompe linéaire à membrane Thomas fournit des débits jusqu'à 625 l/min (22,1 cfm), une pression jusqu'à 0,7 bar (10,2 psi) et un vide maximal de -550 mbar (16,2 po Hg)

Pompes et compresseurs linéaires à membrane Thomas

Sélectionnez le débit (l/min

jusqu’à 1 LPM
1-5 LPM
5-10 LPM
10-20 LPM
20-30 LPM
30-50 LPM
50-100 LPM
au-dessus de 150 LPM

Sélectionnez le type de support principal

Gaz
Liquide

Sélectionnez le niveau de pression max.

Jusqu’à 1 bar/14,5 psi
1-2 bar/14,5-29 psi
2-5 bar/29-72.52 psi
5-7 bar/72,52-101,53 psi
7-10 bar/101,53-145 psi
au-dessus de 10 bar/145 psi

Sélectionnez Max. Aspirateur

Jusqu’à 300mbar / 9 in. Hg
300-500 mbar / 9-14.75 in. Hg
500-800 mbar / 14.75-23.6 in. Hg
800-900 mbar / 23.6-26.6 in. Hg
Au-dessus de 900 mbar / 26,6 po Hg

Sélectionner le débit (cfm)

jusqu’à 0,035 cfm
0,035-0,176 cfm
0.18-0.50cfm
0,5 à 1 cfm
1-2 cfm
2-3 cfm
3-4 cfm
4-5 cfm
au-dessus de 5 cfm

Nombre de résultats: 9 De 9
