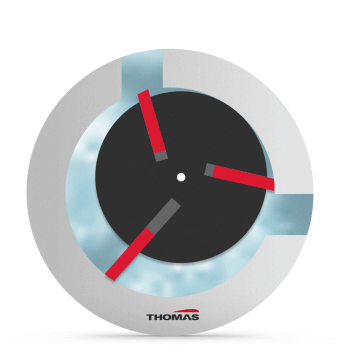

ロータリーベーンポンプは容積型ポンプの一種です。シリンダー形状の筐体内で、ローターはシリンダーの中心から少し外れた位置に中心があり、ローターの一部はシリンダーの最上部近くに位置します。ローターのブレードはロータースロット内に位置しています。ローターが回転を始めると、遠心力が生じてブレードが飛び出しシリンダーの内部表面にスライドします。2枚のブレード間にセルが形成され、回転中にその容積が常に変化します。後方のブレードが吸気口に達するまで、空気が吸気口からセル内に入ります。この時点で、セル内の空気の容積が最大となります。
空気セルが吸気口から遠ざかるにつれて、セルの容積はより小さくなり、空気は圧縮され圧力が上昇します。これはセル内の圧力が圧力チャンバー内の圧力を上回るまで続きます。その後、空気は排気口から排出されます。
一部のモデルには排気バルブが付いていて、最大圧力に達した時点での排出した空気の逆流を防ぎます。ロータリーベーン真空ポンプの場合もプロセスはこれと似ていますが、空気セル内の圧力は低く、チャンバーは大気圧です。
シリンダー状のポンプヘッドに、ポンプブレードのためのスロットが付いたローターを装備しています。このポンプは遠心力を利用してベーンをヘッド壁に押してスライドさせ、2個のベーンとシリンダーの間にギャップを形成します。ローターが回転すると、それがギャップを移動させてガスの容積を圧縮し、圧力を上昇させて真空を作り出します。
ナレッジハブで ロータリーベーンポンプに関する技術的見識を深めましょう。

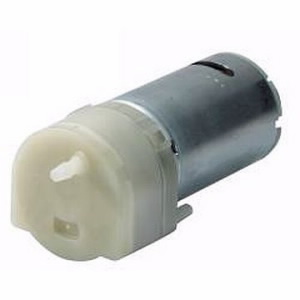

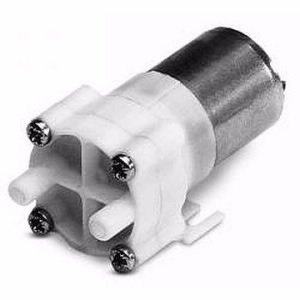

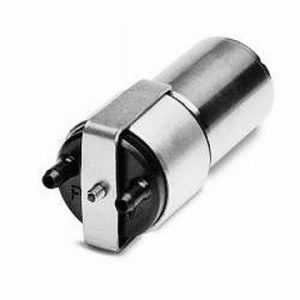

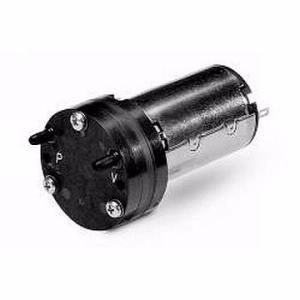

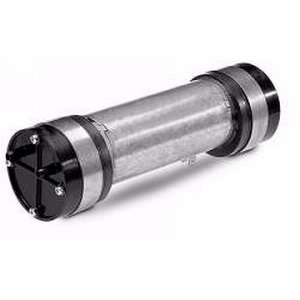

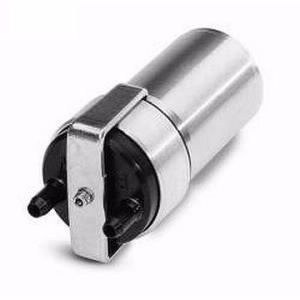

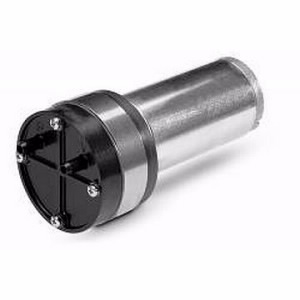

ロータリーベーンポンプ及びコンプレッサーはさまざまな用途に使用されています。小型ロータリーベーンポンプは寸法比で流量が多くとれ、振動が少ない特徴からコンプレッションセラピー、心電図、ガスのサンプリング、ガスの検出、水の分析、パーティクルカウンタ、真空搬送に使用されています。

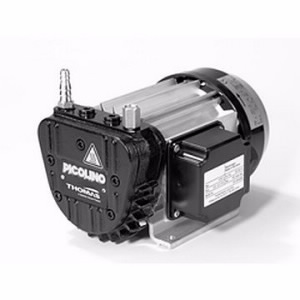

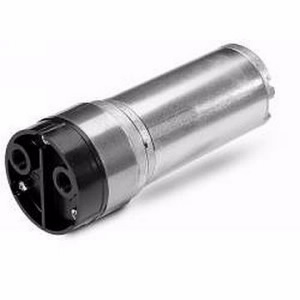

大型のPICOLINOシリーズはバキュームハンドリング、空気とガスのサンプリングと分析、研究室の器具や自動化、食品及び飲料品の梱包、医療機器に使用されています。
