흔히 멤브레인 펌프라고도 불리는 다이아프램 펌프는 왕복동 펌프입니다. 다이아프램 펌프는 양 변위 펌프의 한 유형입니다.
펌프 헤드의 유연한 다이아프램은 커넥팅 로드와 모터 샤프트의 편심 작용을 통해 위아래로 이동합니다.
매체가 하향 행정에서 펌프 챔버로 유입되고 상향 행정에서 배출됩니다. 펌프 헤드 내에 장착된 내부 밸브는 체크 밸브 역할을 하며 흐름 방향을 제어합니다.

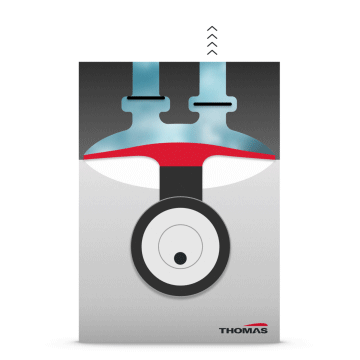

다이아프램 펌프가 작동하는 방식은 다음과 같습니다.
커넥팅 로드에 연결된 멤브레인 덕분에 공기가 안팎으로 펌핑됩니다.
다이아프램 펌프의 주요 기능은 다음과 같습니다.
THOMAS 메브레인 펌프 모델은 AC 또는 DC 드라이브로 제공됩니다. 이들 모델은 단일 및 다중 헤드 모델로서 직렬 또는 병렬로 구성할 수 있습니다.
당사의 다양한 다이아프램 펌프는 0.01cfm(0.3l/min) ~ 3.2cfm(91l/min)의 광범위한 유량과 29.2in.Hg(990mbar)의 최종 진공, 최대 44psi(3.0bar)의 압력을 제공합니다.
대부분의 THOMAS 다이아프램 펌프 제품군은 AC부터 저비용 DC, Brushless DC 솔루션까지 여러 모터 옵션을 제공합니다. 밀폐된 공기 경로가 설계 자체에 내재되어 있습니다. 귀하에게 필요한 내화학성은 다양한 펌프 헤드와 PPS(Ryton) 또는 FKM(Viton)과 같은 엘라스토머 물질로 해결됩니다.
다이아프램 펌프는 오일리스 펌프이며 건식으로 작동할 수 있습니다. 그 덕분에 다이아프램 펌프는 오염된 공기나 액체 또는 액체 입자가 있는 기체의 이동에 자주 사용됩니다.
멤브레인 펌프는 진공 펌프 또는 공기 콤프레셔와 동일하게 사용하기에 적합합니다. 미니어처 다이아프램 공기 펌프 또는 미니어처 다이아프램 진공 펌프를 사용하는 전형적인 응용 분야는 환경 응용 분야에서 사용되는 휴대용 또는 이동식 기체 감지기와 분석기입니다. 여기에서 누출 방지 및 내화학성이 작용합니다. 치과용 가압 멸균 처리기 또는 음압처치(NPWT) 장치는 Brushless DC 구성으로 인해 펌프 제어성, 낮은 소음 레벨 또는 펌프 수명 및 효율성에 의존합니다. 다이아프램 펌프를 사용하는 다른 장비는 다양한 의료 기기 또는 실험실 및 생명과학 기구, 식품 및 음료 또는 효율적인 소형 미니어처 진공 펌프 또는 미니어처 공기 콤프레셔가 필요한 기타 응용 분야입니다.
기체 및 액체용 다이아프램 펌프는 외부에서 매우 유사하게 보일 수 있습니다. 그러나 기체와 액체의 상반되는 특성으로 인해 두 유형의 매체에 대한 펌프 구성에서 상당한 차이를 볼 수 있습니다.
펌프 설계에 미치는 중요 영향은 액체를 압축할 수 없다는 점입니다. 따라서 펌프 구성 요소에 더 강한 힘이 가해지며 맥동이 줄어듭니다. 이로 인해 더 작은 다이아프램 행정, 더 강한 다이아프램 재질 그리고 더 견고한 베어링의 다이아프램 펌프 설계가 가능합니다.

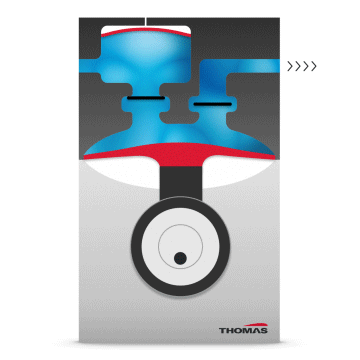

액체 다이아프램 펌프가 작동하는 방식은 다음과 같습니다.
유체를 효율적으로 펌핑하기 위해 필요한 펌프 구조의 차이를 확인해 보십시오.
THOMAS는 몇 안되는 전문 액체 다이아프램 펌프 제조업체 중 하나입니다. 당사의 펌프는 0.006cfm(0.18l/min)에서 0.064cfm(1.8l/min)를 초과하는 범위의 유량과 최대 6bar의 작동 압력, 최대 10m H2O의 흡입 높이, 최대 40m H2O의 압력 높이를 제공합니다.
기체 다이아프램 펌프 포트폴리오와 유사하게, 당사는 단일 또는 다중 헤드 구성과, 귀하의 유량 요구 사항에 따라 광범위한 브러시형 및 Brushless DC 모터를 제공합니다. THOMAS는 미니부터 미니어처 다이아프램 펌프, 소형 유닛에 이르기까지 모든 크기의 펌프를 제조합니다.
압력 맥동은 액체용 양 변위 펌프에서 일반적인 문제입니다. 이러한 맥동을 줄이기 위해 당사는 추가적인 공진 다이아프램을 구축하여 보다 부드러운 펌핑이 가능하도록 하였습니다. 이는 또한 공동 및 기포 형성의 영향을 감소시키고 부드러운 유동체 이동을 제공합니다.
많은 응용 분야에서 액체 다이아프램 펌프가 도움이 됩니다. 예를 들어, 디지털 잉크젯 프린터는 잉크 처리를 위해 액체 다이아프램 펌프를 사용합니다. 디지털 잉크젯 프린터 제조업체는 공격성이 높은 잉크에 대한 내성 및 유지보수 없이 최대 2년 동안 잉크를 부드럽게 이동할 수 있는 능력에 의존합니다.
혈액 분석기와 같은 체외 진단 장비(IVD)에는 유동체 취급 시스템을 청소하기 위한 펌프가 필요합니다. 이러한 응용 분야에서 펌프는 고압 레벨로 작동해야 하거나 빠르고 철저한 방법으로 잔류 액체를 흡입해야 합니다.
THOMAS 액체 다이아프램 펌프는 매우 견고하며 고부하 응용 분야용으로 제작되었습니다. 그 특성은 다음과 같습니다.
당사의 소형 및 미니어처 펌프는 크기에 상관없이 뛰어난 성능을 제공합니다. 액체 유형에 따라 EPDM, FKM, PTFE 또는 FFKM과 같은 가장 적합한 소재의 펌프 구성 요소를 선택할 수 있습니다.
액체 펌프 중에서 액체 다이아프램 기술은 비용과 펌프 수명 사이의 탁월한 비율로 인해 두드러집니다. 따라서 유지보수의 필요 없이 지속적인 작동이 필요한 응용 분야를 위한 최고의 솔루션입니다. Brushless DC 모터(BLDC)를 통해 THOMAS 액체 다이아프램 펌프로 10,000시간 이상의 수명을 달성할 수 있습니다.
