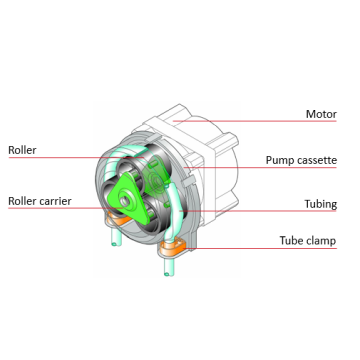

호스 또는 튜브 펌프라고도 하는 튜브연동식 정량펌프는 양 변위를 사용하여 작동합니다. 유동체는 펌프 하우징에 대고 연성 튜브를 누르면서 회전하는 롤러에 의해 튜브를 통해 보내집니다.

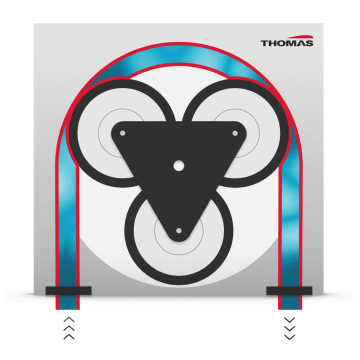

롤러가 튜브 위에서 움직이면 진공을 확장 및 생성하여 더 많은 유동체가 들어오도록 합니다. 작동 중에 하나 이상의 롤러가 튜브를 닫습니다. 따라서 밸브가 필요하지 않습니다. 롤러는 모터 또는 기어박스로 직접 회전합니다.
튜브연동식 정량펌프, 튜브 또는 호스 펌프는 사람이 음식을 삼키는 것과 비슷한 방식으로 펌프 하우징에 대고 튜브를 짜내는 일련의 롤러에 의해 튜브를 통해 액체를 이동시키는 일종의 양 변위 펌프입니다.
튜브연동식 정량펌프는 유동체와 접촉하는 펌프의 유일한 부분이 튜브이므로 부식성이 있고 점성을 가진 유동체에 사용하기에 이상적입니다. 튜브 또는 헤드를 쉽게 교체할 수 있으므로 이 펌프는 상대적으로 유지보수 비용이 적게 들고 사실상 유지보수가 없습니다. 따라서 산업용 튜브연동식 정량 펌프와 의료용 튜브연동식 정량펌프는 튜브 펌프용으로 가장 인기있는 응용 분야 중 하나입니다.
예를 들어, 의료 기기 업계에서 튜브연동식 정량펌프는 멸균 유동체 처리, 투석, 여과 또는 바이오 프로세싱에 사용할 수 있습니다. 식품, 농업 또는 살균 시장에서 식품 또는 음료, 비타민 또는 화학물질을 분배하는 데 사용됩니다. 환경 부문은 폐수 처리 또는 기체 분석 응용 분야에서의 응축수 제거에 호스 펌프를 사용합니다.
튜브연동식 정량펌프의 일반적인 모터 타입에는 브러시형 직류(DC), Brushless 직류(BLDC), 교류(AC) 또는 스테퍼 모터가 있습니다. 호스 펌프가 기어박스 없이 구동되는 경우에는 모터 속도를 변경하여 유량을 제어할 수 있습니다. 튜브연동식 정량펌프의 일반적인 모터 속도 범위는 분당 0-400회전입니다. 일반적으로 DC 및 BLDC 모터는 유량 요구에 따라 속도를 설정하기 위해 기어박스와 함께 사용됩니다. 외부 컨트롤러 보드를 사용하여 스테퍼 모터 속도를 조절할 수 있습니다.
유량은 모터 속도에 비례합니다. 따라서 튜브연동식 정량펌프는 분배 및 분주 용도에 적합합니다. 올바른 모터를 선택하기 위해 고려해야 할 몇 가지 측면이 있습니다. 직류 모터는 500에서부터 최대 4000 작동 시간 범위의 다양한 품질 수준으로 제공됩니다. 이러한 모터의 제한 요소는 브러시 시스템과 베어링입니다. AC 모터의 수명 범위는 셰이드 폴 버전의 1000시간부터 콘덴서 버전의 10,000시간 이상까지입니다.
스테퍼 및 Brushless DC 모터의 경우 제한적 측면은 일반적으로 베어링 시스템뿐입니다. BLDC 및 스테퍼 모터에서는 작동 중에 속도를 매우 쉽게 조정할 수 있습니다. 이러한 모터 타입은 일반적으로 가변 유량이 필요할 때 사용됩니다.
일반적인 튜브연동식 호스 또는 튜브 소재는 실리콘부터 열가소성 가황제(TPV)까지 또는 PVC에서 불화탄성체 물질까지 다양합니다. 실리콘은 일반적으로 자극성이 높지 않은 매체를 펌핑해야 할 때 사용됩니다. 다른 소재에 비해 실리콘은 부드러운 소재에 속합니다. TPV는 폴리프로필렌의 가공 용이성과 EPDM의 탄성 특성을 결합합니다. 일반적으로 사용되는 TPV 기반 튜브 소재는 PharMed® BPT 또는 Santoprene™입니다. 화학적으로 부식성이 강한 매체를 펌핑해야 하는 경우에는 Viton®과 같은 불화탄성체 물질이 사용됩니다.
올바른 튜브를 선택하려면 올바른 튜브 치수 선택이 무엇보다 중요합니다. 튜브 수명의 극대화가 중요한 경우에는 내경이 더 큰 튜브와 느린 모터 속도가 유리합니다. 유량이 큰 경우에는 내경이 큰 튜브와 빠른 모터 속도를 선택해야 합니다. 응용 분야에 높은 정확도가 필요한 경우에는 튜브의 내경은 최소화하고 모터 속도는 빨라야 합니다. 점성이 있는 액체를 펌핑하려면 튜브의 벽이 두꺼워야 원래 모양으로 빠르게 복구될 수 있습니다.
튜브에서 입자가 흘러 파쇄라고 불리는 프로세스인 유동체 원으로 들어갈 수 있습니다. 파쇄는 특히 생물학, 제약 또는 의료 분야에서는 피해야 합니다. 파쇄를 줄이기 위한 최적화된 특성을 제공하는 Versalloy™ 같은 특수 유형의 TPV 소재가 있습니다.
맥동을 줄이기 위해, 많은 튜브연동식 정량펌프가 원활한 펌핑 동작을 보장하는 스프링 장착 메커니즘을 제공합니다. 이 기능은 살아있는 세포와 같이 전단에 민감한 유동체에도 중요합니다. 고려해야 할 또 다른 측면은 필요한 유량에 따라 다양한 치수의 튜브로 펌프를 조절하는 것입니다.
또한 보다 정교한 펌프 유형에는 조절 가능한 교합 기능이 있습니다. 이 기능은 유동체 시스템에서 발생할 수 있는 다양한 수준의 압력으로 펌프를 조절하는 데 도움이 될 수 있습니다. 또한 다양한 튜브 재질에 맞게 펌프 성능을 조절하는 데도 도움이 됩니다. 유동체 유형에 따라, 실리콘으로 만든 보다 부드러운 튜브가 사용되는 경우도 있지만 화학적으로 까다로운 용도의 경우에는 불화탄성체 물질을 사용해야 합니다. 이러한 소재는 일반적으로 훨씬 단단합니다.
튜브연동식 정량펌프는 사용 편의성이 탁월합니다. 튜브 또는 펌프 헤드를 몇 초 안에 교체할 수 있습니다. 내부 밸브가 필요 없는 설계에는 다른 장점이 있습니다. 시계 방향 및 시계 반대 방향 작동이 가능하므로 프로세스에서 필요로 하는 경우에는 액체를 양쪽 방향으로 전달할 수 있습니다. 밸브가 없기 때문에 튜브에 제한이 적어 점성이 있는 매체를 전달해야 할 때 도움이 됩니다.
제품의 효율성을 높이기 위해 다중 채널 튜브연동식 정량펌프를 사용할 수 있습니다. 이러한 펌프에서는 하나의 모터가 각각 별도의 튜브를 포함하는 최대 15개의 채널이 있는 펌프 헤드를 구동합니다. 다른 매체를 동시에 전송하거나 동일한 매체를 여러 용기에 분배할 수 있습니다. 튜브연동식 정량펌프에 사용되는 롤러의 수는 유동체 취급에 큰 영향을 미칩니다. 더 높은 유량의 경우에는 2개 또는 3개의 롤러만 사용됩니다. 이것의 단점은 맥동이 높다는 것입니다. 매체를 부드럽게 전달해야 하는 경우에는 보통 수준의 맥동을 유지하기 위해 더 많은 롤러가 사용됩니다.
많은 의료 또는 분석 프로세스에서 중요한 요구 사항은 교차 오염을 방지하는 것입니다. 튜브는 매체와 접촉하는 유일한 부분이며 각 프로세스 사이클 후에 쉽게 교체할 수 있습니다.
다른 응용 분야로는 산업용 식기 세척기에서 세제 분배, 연속 배출 모니터링에서 응축수 제거 또는 투석 기계에서 투석액 이동이 있습니다.
THOMAS는 유량 범위가 분당 0.1ml 미만부터 분당 최대 2000ml에 달하는 펌프를 공급합니다. 특수 제품 버전에서는 최대 10bar의 고압을 처리할 수 있습니다. 당사의 광범위한 포트폴리오는 가장 까다로운 액체 취급 응용 분야에 대한 솔루션까지 제공합니다.
