로터리 베인 펌프는 어떻게 작동합니까?

로터리 베인 펌프와 콤프레셔의 작동 원리는 무엇입니까?

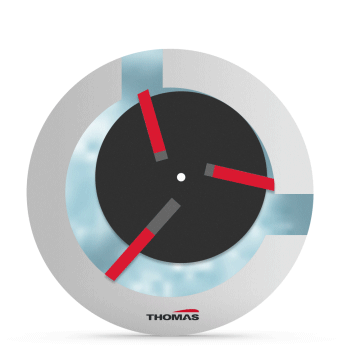

로터리 베인 펌프는 양 전위 펌프의 일종입니다. 원통형 하우징에서,로터가 실린더 상단 가까이에 올 수 있도록 로터는 샤프트상에 편심으로 배치됩니다. 수많은 로터 슬롯에 로터 블레이드가 있습니다. 로터가 회전하기 시작하면 원심력으로 인해 블레이드가 튀어 나와 실린더의 내부 표면에 닿은 상태에서 미끄러집니다. 회전하는 동안 2개의 블레이드 사이에서 지속적으로 변화하는 부피를 가진 셀이 형성됩니다. 후면 블레이드가 흡입구 포트에 도달할 때까지 공기가 흡입 포트에서 셀로 들어가며 이 지점에서 셀은 최대 공기량에 도달합니다.

그런 다음 공기 셀이 포트에서 멀어지면서 셀의 부피는 점점 작아집니다. 공기가 압축되고 압력이 상승합니다. 이는 셀의 압력이 압력 챔버의 압력을 초과할 때까지 계속됩니다. 그런 다음 공기는 배출 포트를 통해 빠져나갑니다.

일부 모델에는 최대 압력에 도달하면 이 수집된 공기의 역류를 막는 배기 밸브가 장착되어 있습니다. 로터리 베인 진공 펌프에서도 이 프로세스는 유사하지만 셀은 압력을 감소시키고 챔버는 대기압 상태에 있습니다.

실린더형 펌프 헤드에는 펌프 블레이드용 슬롯을 갖춘 로터가 있습니다. 펌프는 원심력을 사용하여 베인을 헤드 벽 쪽으로 밀고 미끄러지게 하여 두 베인과 실린더 사이에 공간을 만듭니다. 로터가 회전하면 ,공간이 움직이고, 가스 부피가 압축되면서 압력을 높이고 진공을 생성합니다.

지식 허브에서 로터리 베인 펌프에 대한 더 많은 기술적 통찰을 얻으십시오.

로터리 베인 펌프는 어디에 사용됩니까?

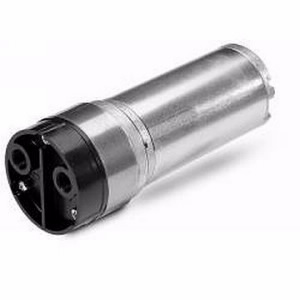

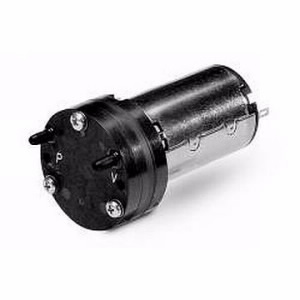

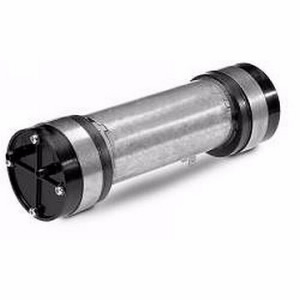

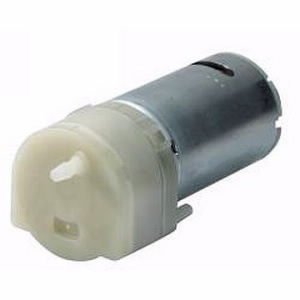

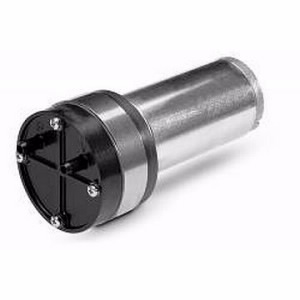

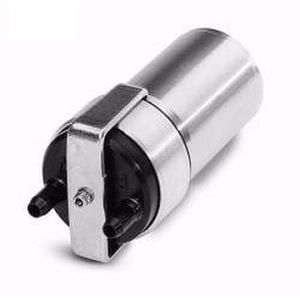

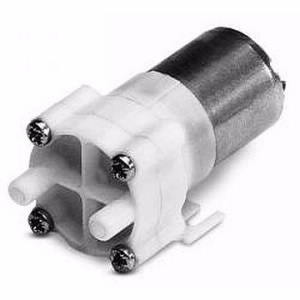

로터리 베인 펌프와 콤프레셔는 광범위한 응용 분야에 사용됩니다. THOMAS 미니어처 로터리 베인 펌프는 압박 요법, 심전도, 가스 샘플링, 가스 검출, 물 분석, 의료 진단, 잉크젯 프린트, 진공 선택 및 배치에 사용됩니다.

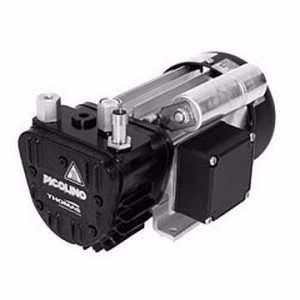

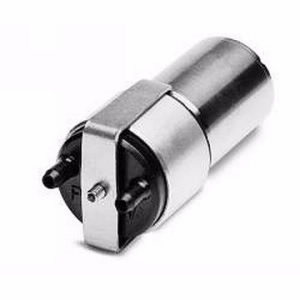

PICOLINO 시리즈의 더 큰 펌프와 콤프레셔는 진공 취급, 공기와 가스 샘플링 및 분석기, 실험실 기기와 자동화, 식품 및 음료 포장, 의료 기기에 사용됩니다.

로터리 베인 펌프와 콤프레셔의 이점은 무엇입니까?

압력 또는 진공에 적합
회색 주철, 탄소, 스테인리스강 및 플라스틱으로 된 접액 부품
자가 윤활 및 자가 조절 베인
우수한 제어성
맥동이 거의 없음
컴팩트한 설계
사용 가능한 DC 모델– 일부는 가역 방향 작동 가능
우수한 제어성
낮은 맥동
THOMAS 로터리 베인 펌프는 최대 7cfm(200l/min)의 유량, 최대 14.5psi(1bar)의 압력, 최대 25.0in.Hg(-850mbar)의 진공을 제공합니다
