Technologie des pompes à pistons articulés

Comment fonctionne une pompe à piston articulé ?

Le compresseur à piston articulé utilise le même principe de fonctionnement qu'un moteur à piston d'une voiture classique. Le piston articulé transfère l'énergie de rotation d'un moteur/vilebrequin en mouvement de va-et-vient utilisé pour comprimer l'air dans un cylindre. Le mouvement de rotation est transmis via un logement de palier excentrique (chapeau de tête de bielle) à la bielle, puis à travers l'axe de piston (pied de bielle) au piston lui-même.

Lorsque le piston descend à l'intérieur du cylindre, l'air est aspiré via une vanne d'admission unidirectionnelle. Lors de la course ascendante du piston, cet air est évacué par une soupape d'échappement unidirectionnelle. L'étanchéité de l'ensemble piston-cylindre est réalisée en utilisant deux segments de piston, chacun soutenu par un ressort pour les maintenir en contact avec la paroi du cylindre. Une jupe de piston guide le piston dans le cylindre.

Ces compresseurs sont disponibles en configuration CA (monophasé ou triphasé) et à entraînement par poulie. Les modèles de dimensions minimales sont également disponibles en configuration CC.

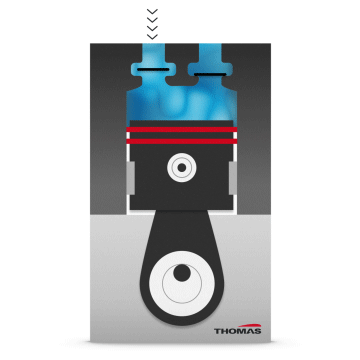

Pompe à piston articulé - principe de fonctionnement

Le compresseur à piston articulé fonctionne de la même manière que le moteur à piston d'une voiture classique.

Pour quelles applications les pompes à piston articulé sont-elles utilisées ?

Le compresseur à piston articulé est adapté aux applications industrielles exigeantes qui nécessitent des débits relativement élevés associés à une mise sous pression.

Quels sont les avantages des compresseurs à piston articulé ?

Fonctionnement sans huile
Adaptés à une utilisation en tant que compresseur
Roulements étanches haute capacité et lubrifiés en permanence
Segments et jupes de piston en PTFE ou en carbone
Longue durée de vie sans entretien
Conception robuste
Simplicité d’entretien sur site
Vannes en acier inoxydable à haute résistance
Les compresseurs à piston articulé de Thomas fournissent des débits jusqu'à 153 l/min (5,4 cfm) et une pression jusqu'à 12,1 bar (175 psi)

Produits connexes
Ressources associées

Produits connexes

taskair pompes-a-piston-articulees-et-compresseurs

Série TASKAIR OIL-LESS

Débit libre max.
153 l/min (5,4 pi3/min)
Pression max.
12 bar (175 psi)

Pour en savoir plus

Ressources associées

Sélectionnez Max. Hauteur d’aspiration

Sélectionnez le type de support principal

Sélectionner le débit (cfm)

Sélectionnez le débit (l/min

Sélectionnez Max. Aspirateur

Sélectionnez le niveau de pression max.

Nombre de résultats: 20 De 24

Série 007

Débit libre max.
32,5 l/min (1,15 pi3/min)
Pression max
1,7 bar (25,0 psi)
Vide max.
-778,7 mbar (23,0 po. Hg)

Série 1014

Débit libre max.
0,53 l/min (0,02 pi3/min)
Pression max
0,58 bar (8,40 psi)
Vide max.
-470 mbar

Série 107

Débit libre max.
39,6 l/min (1,4 pi3/min)
Pression max
2,4 bar (35,50 psi)
Vide max.
-750 mbar (22,0 po. Hg)

Série 107Z

Débit libre max.
27,2 l/min (0,96 pi3/min)
Pression/vide max.
2,4 bar (35 psi)/-800 mbar (23 po. Hg)

Série 1410

Débit libre max.
5,5 l/min (0,19 pi3/min)
Pression max
1,9 bar (27,50 psi)
Vide max.
-750 mbar

Série 1420

Débit libre max.
11,0 l/min (0,39 pi3/min)
Pression max
1,9 bar (27,50 psi)
Vide max.
-900,0 mbar (26,6 po. Hg)

Série 1610

Débit libre max.
8,0 l/min (0,28 pi3/min)
Pression max
2,0 bar (29,00 psi)
Vide max.
-900 mbar

Série 1620

Débit libre max.
16,5 l/min (0,58 pi3/min)
Pression max
1,8 bar (25,40 psi)
Vide max.
-870 mbar

Série 2002

Débit libre max.
0,8 l/min (0,03 pi3/min)
Pression max
0,6 bar (8,70 psi)
Vide max.
-520 mbar

Série 2107

Débit libre max.
42,5 l/min (1,5 cfm)
Pression max
5 psi (0,34 bar)
Vide max.
-750 mbar (22 po. Hg)

Série 2107V

Débit libre max.
24,1 l/min (0,85 pi3/min)
Pression max.
-959,0 mbar (28,3 po. Hg)

Série 2907

Débit libre max.
90,6 l/min (3,2 pi3/min)
Pression max
1 bar (15 psi)
Vide max.
-813 mbar (24 po. Hg)

Série 3003

Débit libre max.
1,0 l/min (0,04 pi3/min)
Pression max
1,0 bar (14,50 psi)
Vide max.
-480 mbar

Série 3014

Débit libre max.
1,0 l/min (0,04 pi3/min)
Pression max
840 mbar (12,2 psi)
Vide max.
65 %

Série 7006

Débit libre max.
18,0 l/min (0,64 pi3/min)
Pression max
2,5 bar (36,30 psi)
Vide max.
-950 mbar

Série 7011

Débit libre max.
24,0 l/min (0,85 pi3/min)
Pression max
2,5 bar (36,26 psi)
Vide max.
-980 mbar

Série 8111

Débit libre max.
22 l/min (0,77 cfm)
Vide max.
96 %

Série 8211

Débit libre max.
72 l/min (2,5 cfm)
Vide max.
-990 mbar (29 in.Hg)

Série 8221

Débit libre max.
39,0 l/min (1,38 pi3/min)
Vide max.
-972 mbar (28,7 po. Hg)

Série 8311

Débit libre max.
40 l/min (1,4 pi3/min)
Vide max.
97 %
